掛桶垃圾車的特點能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取Ｍ瑫r(shí)，掛桶垃圾車還可以加裝其它功能，形成其它多功能掛桶垃圾車，如：掛桶壓縮式垃圾車、掛桶式對接垃圾車等。

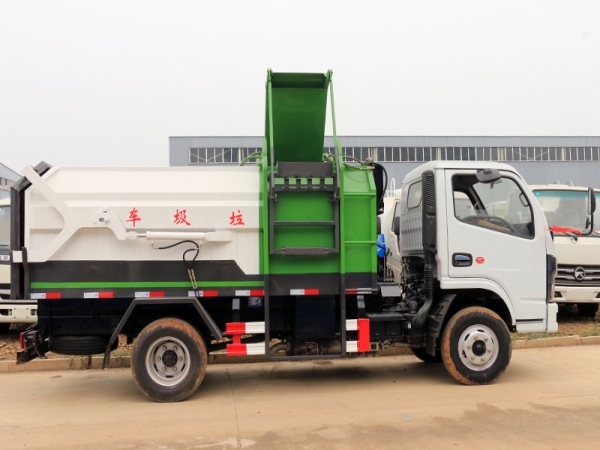

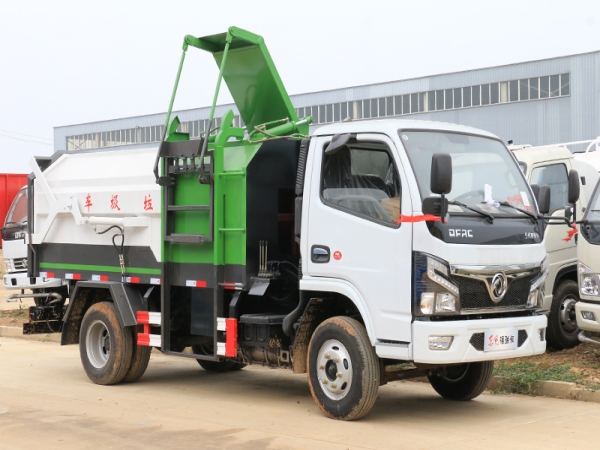

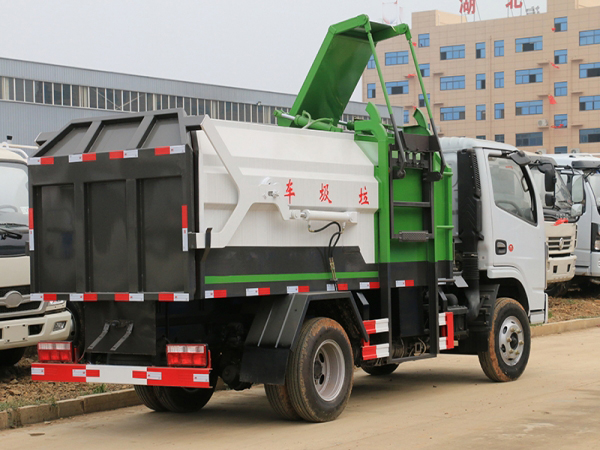

東風5方側裝掛桶垃圾車底盤配置
3308mm軸距，東風D6 1730mm單排駕駛室，可選用朝柴131馬力、全柴115馬力、玉柴140馬力國六排放柴油發動機，萬里揚5檔變速箱，3.5噸后橋，7.00R16鋼絲胎，氣剎，帶ABS，空調、電動窗，中控鎖。發動機型號不同，底盤配置略有差異，實際請以購車合同為準。
掛桶垃圾車專用性能說明
該車箱體有效容積：5立方，箱體前部側面帶有掛桶提升機構，可自動舉升垃圾桶倒入垃圾，帶自卸功能，尾部裝有橡膠密封條，防污水滴漏，杜絕二次污染。掛桶垃圾車可根據客戶要求搭配120升或240升塑料桶和鐵桶。
垃圾箱體：箱體采用邊3底4優質碳鋼制作，內外防腐防銹，密封性好，運載量大，安全節能環保，可選裝液壓開啟后門。
舉升機構：采用知名品牌液壓油缸質量可靠，操作穩定，實現垃圾箱自卸功能，解放工人雙手，提高工作效率。
起升機構：箱體側面安裝起升機，采用鏈條式或拉桿式機構，由油缸給力提升，可將垃圾桶吊上，放下，上下升降，上下一次工作循環時間為50S。
**手柄：采用品牌液壓多路閥**箱體舉升和起升機構操作，簡單方便，可選裝駕駛室內一鍵操作。
掛桶式垃圾車特點：能實現一臺車與多個垃圾桶聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?nbsp;適用于全國通用標準的垃圾桶：鐵桶、塑料桶；方桶、圓桶。
東風5方側裝掛桶垃圾車 車輛主要技術參數
| 整車技術參數 | |||
| 車輛名稱: | 東風5方掛桶垃圾車 | 公告批次: | 331 |
| 總質量 | 7360(Kg) | 前排乘客: | 2(人) |
| 額定載質量 | 3500(Kg) | 外形尺寸 | 5650×1990×2300 |
| 整備質量 | 3730(Kg) | 貨廂尺寸 | xx(mm) |
| 軸數: | 2 | 軸距: | 3308(mm) |
| 軸荷: | 1800/2695 | **高車速: | 110(km/h) |
| 底盤技術參數 | |||
| 底盤型號 | EQ1075SJ3CDF | 底盤品牌: | 東風牌 |
| 輪胎數 | 6 | 彈簧片數: | 6/6+5 |
| 輪胎規格: | 7.00R16 | 燃料種類: | 柴油 |
| 前輪距: | 1525,1519 | 后輪距: | 1498,1516 |
| 排放標準: | 國六 | ||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| D20TCIF1 YCY24140-60 CA4DB1-11E6 ZD30D16-6N CY4BK461 CY4BK161 Q23-115E60 H20-120E60 CA4DB1-13E6 Q28-130E60 | 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 ****汽車集團有限公司 東風輕型發動機有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 ****汽車集團有限公司 安徽全柴動力股份有限公司 | 1999 2360 2207 2953 3707 3856 2300 2000 2207 2800 | 93 103 81 120 95 105 85 90 95 96 |
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
